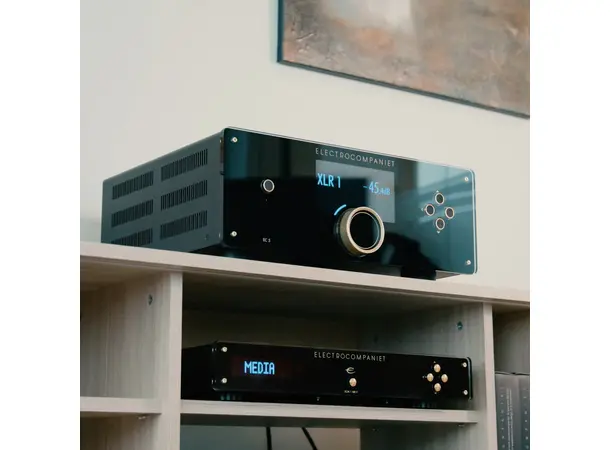

Electrocompaniet EC 5 – high-end forforsterker med kompromissløs analog konstruksjon Electrocompaniet EC 5 er en avansert analog forforsterker utviklet for musikkelskere som ønsker maksimal kontroll, lavest mulig forvrengning og en signalvei med svært høy presisjon. Produktet er utviklet gjennom ti år og bygger videre på Electrocompaniets lange tradisjon for analoge high-end-komponenter. EC 5 er konstruert som en ren forforsterker for seriøse stereooppsett, med fullbalansert oppbygning, dual-mono-konstruksjon og ren klasse A-krets fra inngang til utgang.
Proprietær volumkontroll uten mekaniske reléer
Et av de mest sentrale punktene i EC 5 er Electrocompaniets egenutviklede volumkontroll. Den er bygget uten mekaniske brytere eller reléer, og bruker i stedet en ren elektronisk konstruksjon med egenutviklede elektroniske brytere. Volumet settes av parallelle motstander, og signalveien gjennom volumkontrollen holdes alltid i fast lengde via én motstand. Løsningen er utviklet for å unngå støy, forvrengning, kontaktoksidering, slitasje og signaltap som kan oppstå i mekaniske løsninger.
1000 justeringstrinn og 0,1 dB oppløsning
Volumkontrollen i EC 5 har 1000 justeringstrinn, med et justeringsområde fra -100 dB til +20 dB. Innenfor området -73 dB til +20 dB er oppløsningen 0,1 dB per trinn. Dette gir svært presis kontroll over lydnivået, noe som er spesielt viktig i high-end-oppsett der små endringer i nivå kan påvirke balanse, stereoperspektiv og opplevd dynamikk. EC 5 har også balansekontroll, kildenivåtilpasning og navngivning av kilder.
Fullbalansert dual-mono-konstruksjon

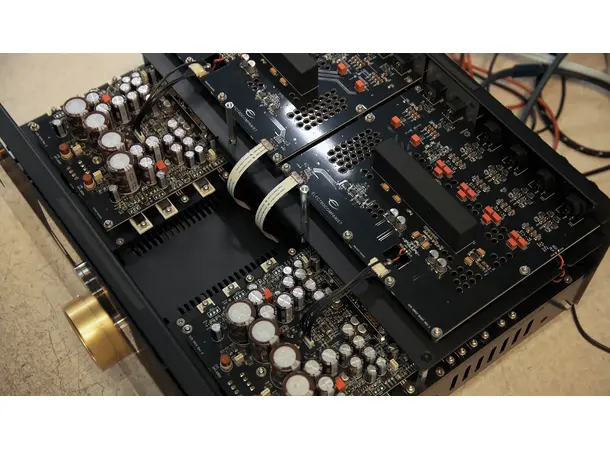

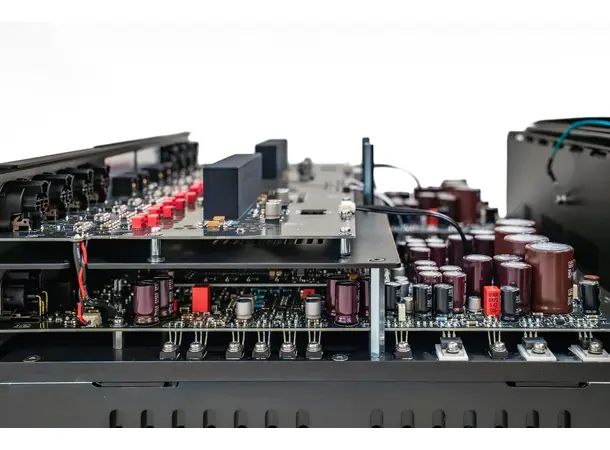

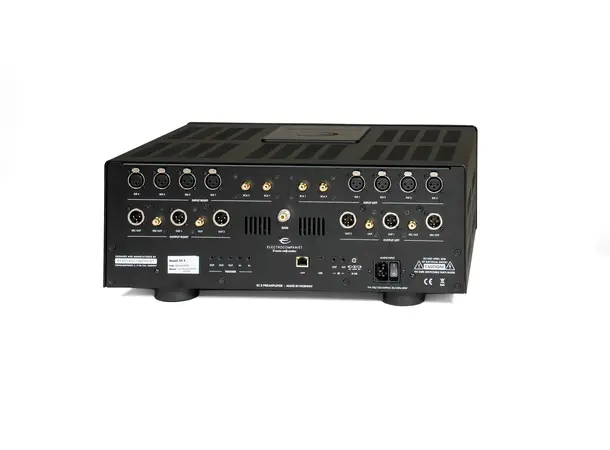

EC 5 er bygget med full dual-mono-konstruksjon og er fullbalansert gjennom hele signalveien. Forforsterkeren har fire balanserte innganger per kanal og to single-ended innganger per kanal, samt både balanserte og single-ended utganger. Den analoge konstruksjonen, strømforsyningen og kontrollkretsene er plassert i tre separate rom i et svært stivt chassis. Dette er gjort for å holde de ulike delene fysisk adskilt og bidra til en renere og mer stabil analog signalbehandling.
Ren klasse A og direktekoblet signalvei
Forsterkerkretsen i EC 5 er fullt diskret og arbeider i ren klasse A fra inngang til utgang. Signalveien er direktekoblet, uten kondensatorer i signalbanen, og bruker Electrocompaniets AmpliWire-topologi med høy åpen sløyfebåndbredde og lav negativ tilbakekobling. Alle signalhåndterende transistorer arbeider uten spenningsvariasjon, med mål om ekstremt lav forvrengning. EC 5 har oppgitt THD+N på 0,0002 % og et signal/støy-forhold på 113 dB.
Kraftig strømforsyning og solid utgangstrinn
Strømforsyningen er bygget med 2 x 80 VA toroidale transformatorer som driver audiokretsene, og hver kanal har totalt 15000 µF lagringskapasitans. Kanalene har fullt uavhengige strømforsyninger, og hver kanal har tre trinn med støyfiltrering og regulering. Utgangstrinnet er utviklet for å drive 600 ohm belastninger og lange signalkabler, og EC 5 har både intern overtemperaturbeskyttelse og DC-feilbeskyttelse på utgangen.
Eksklusiv betjening og oversiktlig front

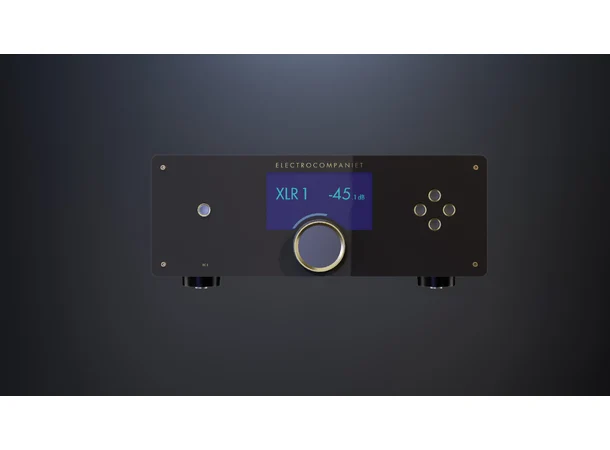

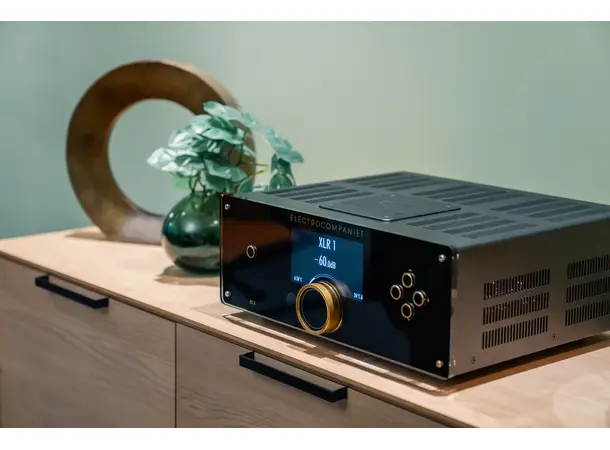

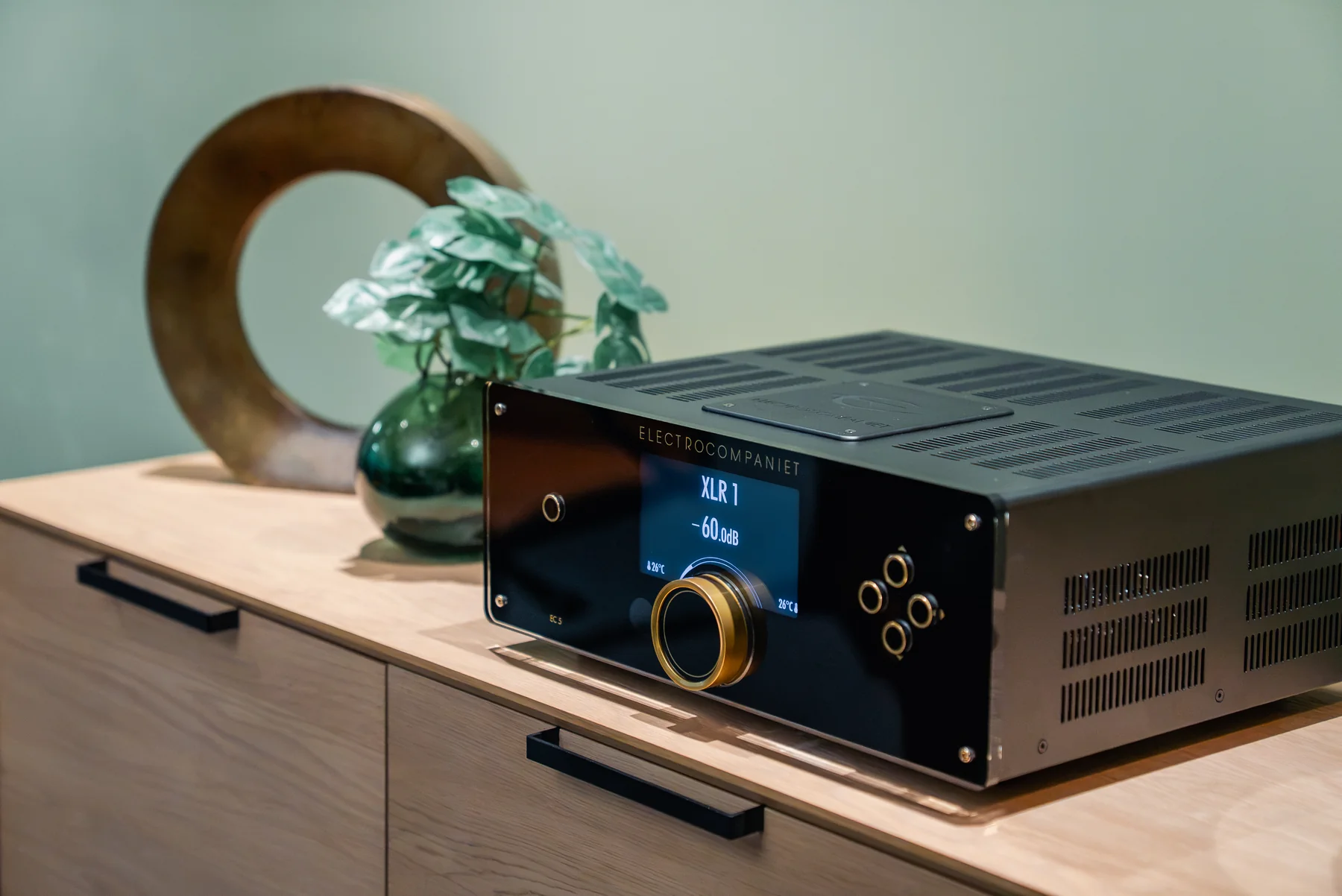

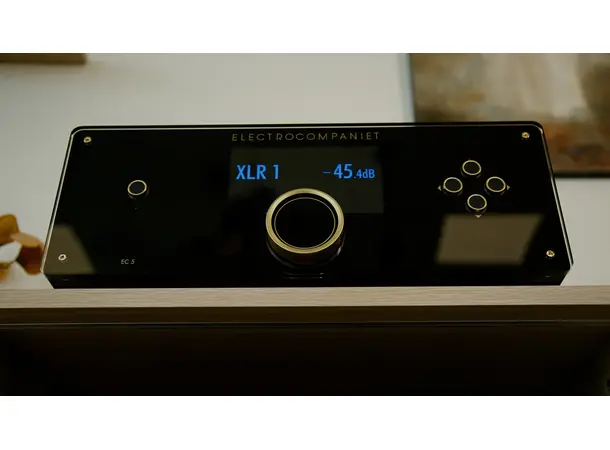

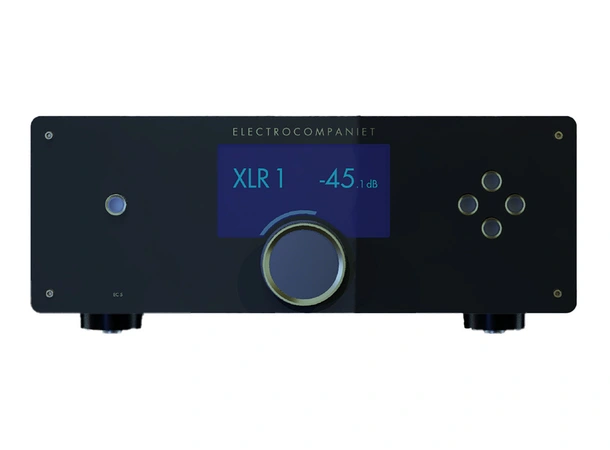

På fronten har EC 5 et 7 tommers IPS-fargedisplay bak en akrylfront, sammen med et stort kulelagret volumhjul integrert i akrylfronten. Displayet kan vise nettspenning, og forforsterkeren har terminal for ekstern systemjording. Den leveres også med Electrocompaniets egenutviklede IR-fjernkontroll. Kombinasjonen av presis analog styring, avansert intern konstruksjon og et tungt kabinett på 36 kg gjør EC 5 til et tydelig high-end-produkt i både funksjon og utførelse.
Høydepunkter
- Fullbalansert analog forforsterker
- Full dual-mono-konstruksjon
- Ren klasse A fra inngang til utgang
- Proprietær elektronisk volumkontroll
- 1000 justeringstrinn
- 0,1 dB oppløsning fra -73 dB til +20 dB
- Frekvensrespons 0,5 Hz – 450 kHz
- THD+N på 0,0002 %
- Signal/støy-forhold på 113 dB
- Kanalseparasjon over 120 dB
- 2 x 80 VA toroidale transformatorer
- 15000 µF lagringskapasitans per kanal
- 7 tommers IPS-fargedisplay
- 36 kg kabinettvekt
+ For deg som vil vite mer
- EC 5 er konstruert som en ren analog high-end-forforsterker med fullt diskret kretsløp og ren klasse A-signalbehandling.
- Den egenutviklede volumkontrollen bruker ingen mekaniske brytere eller reléer, men elektroniske brytere og parallelle motstander.
- Signalveien gjennom volumkontrollen holdes alltid i fast lengde via én motstand.
- Inputvelgeren er også egenutviklet og bruker elektroniske brytere uten mekaniske reléer.

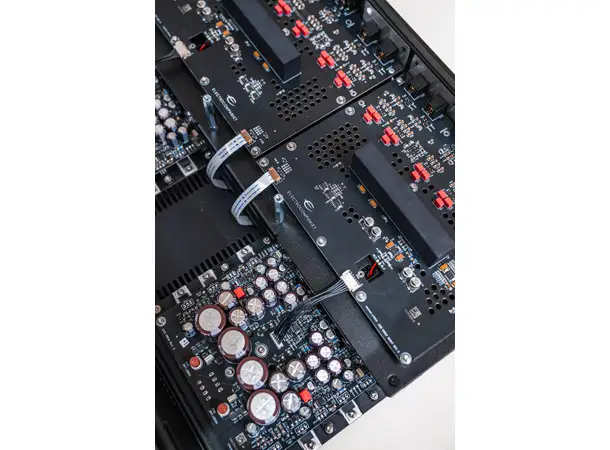

- All analog krets, strømforsyning og kontrollkrets er plassert i tre separate rom i et svært stivt chassis.
- Forforsterkeren har både balansekontroll, kildenivåtilpasning og navngivning av kilder.
+ Tips til bruk og tilbehør
- Bruk de balanserte inngangene og utgangene der resten av anlegget støtter dette, siden EC 5 er fullbalansert gjennom hele konstruksjonen.
- Bruk balanserte utganger til effektforsterker der dette er tilgjengelig, spesielt ved lengre signalkabler.
- Bruk terminalen for ekstern systemjording der anleggsoppsettet krever dette.
- Bruk kildenivåtilpasning for å jevne ut nivåforskjeller mellom ulike analoge kilder.
- Bruk navngivning av kilder for enklere betjening i daglig bruk.
- Bruk 12 V trigger-utgangene dersom tilkoblede komponenter skal slås på og av sammen med forforsterkeren.
+ Tekniske forklaringer
- Dual-mono: Venstre og høyre kanal er bygget med separate konstruksjonsprinsipper for å gi høy kanalseparasjon og redusere påvirkning mellom kanalene.
- Fullbalansert signalvei: Signalbehandlingen er balansert gjennom hele forforsterkeren, fra inngangsvalg til utgang.
- Ren klasse A: Kretsen arbeider i klasse A fra inngang til utgang.
- Direktekoblet signalvei: EC 5 er bygget uten kondensatorer i signalbanen.
- AmpliWire-topologi: Electrocompaniets forsterkertopologi med høy åpen sløyfebåndbredde og lav negativ tilbakekobling.
- THD+N: Total harmonisk forvrengning pluss støy, oppgitt til 0,0002 % for EC 5.
- Kanalseparasjon: Oppgitt til over 120 dB, som viser hvor godt venstre og høyre kanal holdes adskilt.
+ Ofte stilte spørsmål
- Er Electrocompaniet EC 5 en integrert forsterker? Nei. EC 5 er en forforsterker og skal brukes sammen med separat effektforsterker.
- Har EC 5 digitale innganger? Nei, kun analoge balanserte og single-ended innganger, ingen digitale innganger.
- Har EC 5 innebygget DAC? Nei..
- Har EC 5 balanserte tilkoblinger? Ja. EC 5 har fire balanserte innganger per kanal og to balanserte utganger per kanal.

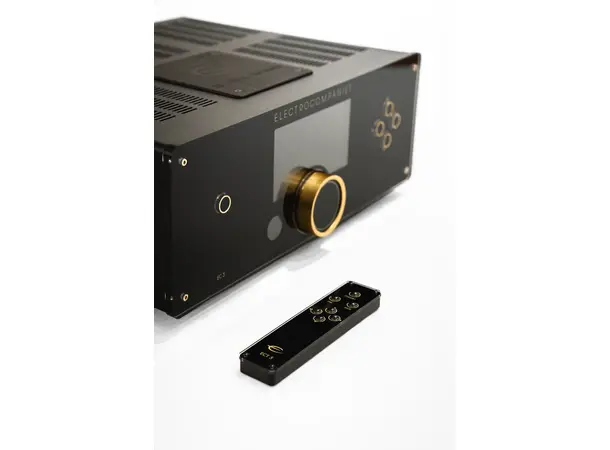

- Har EC 5 fjernkontroll? Ja. Egenutviklet IR-fjernkontroll er inkludert.
- Kan EC 5 brukes med lange signalkabler? Ja. Utgangstrinnet er oppgitt til å kunne drive 600 ohm belastninger og lange signalkabler.
+ Hva følger med i esken
- Electrocompaniet egenutviklet IR-fjernkontroll
